通用TVS(SMA)雙向瞬態抑制二極管產品型號：TVS封裝SMA

產品簡介：賽米微爾通用型TVS瞬態抑制貼片二極管，TVS瞬態抑制二極管產品,具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備，...

重點參數：

額定電壓(DC)

6V~400.0V

包裝

SWA

配置

雙向

擊穿電壓

6.7V~494.0V

品牌

賽米微爾

功率

400W

產品應用：

產品詳情

產品特性

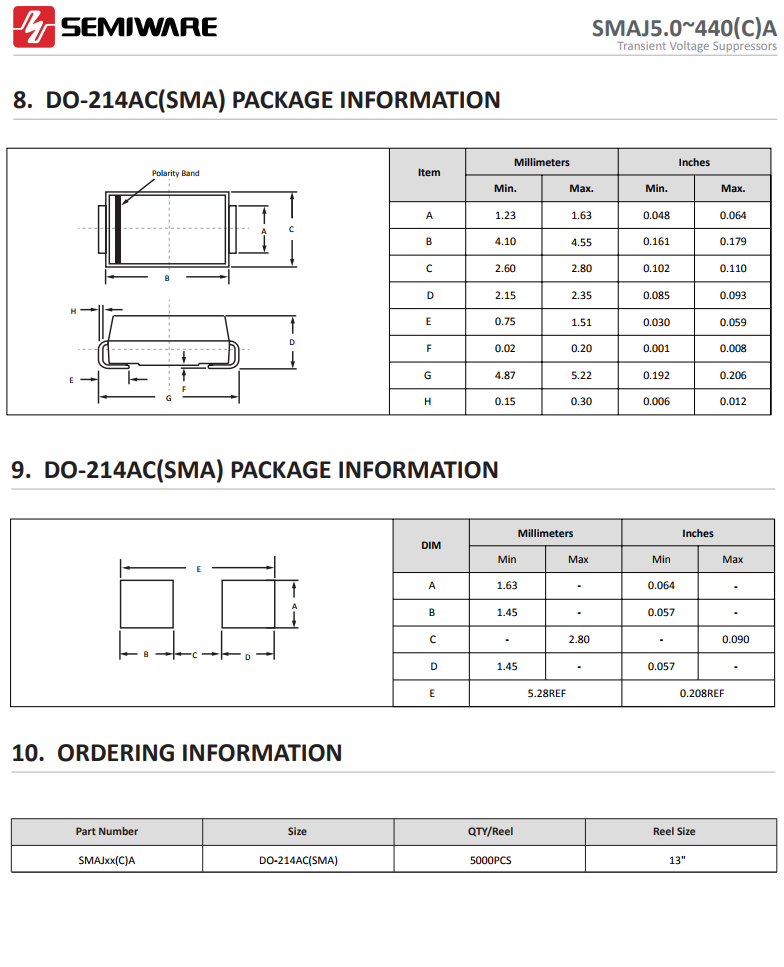

1、采用標準Axial軸向型SMA封裝；

2、10×1000μs波形時的峰值脈沖功率為400W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流小；

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；

應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；

產品型號及參數

通用TVS雙向瞬態抑制二極管
產品型號 Part Number	包裝 Package	配置 Configuration	截止電壓 Vrwm [max] (V)	最小擊穿電壓 Vbr [min] (V)	最大擊穿電壓 Vbr [max] (V)	鉗位電壓 Vc @Ipp [max] (V)	峰值電流 Ipp [max] (A)	漏電流 IR [max] (μA)	功率 Ppp [min] (W)
SMAJ6.0CA	SMA	雙向	6.0	6.7	7.4	10.3	38.8	800.0	400
SMAJ6.5CA	SMA	雙向	6.5	7.2	8.0	11.2	35.7	500.0	400
SMAJ7.0CA	SMA	雙向	7.0	7.8	8.6	12.0	33.3	200.0	400
SMAJ7.5CA	SMA	雙向	7.5	8.3	9.2	12.9	31.0	100.0	400
SMAJ8.0CA	SMA	雙向	8.0	8.9	9.8	13.6	29.4	50.0	400
SMAJ8.5CA	SMA	雙向	8.5	9.4	10.4	14.4	27.8	20.0	400
SMAJ9.0CA	SMA	雙向	9.0	10.0	11.1	15.4	26.0	10.0	400
SMAJ10CA	SMA	雙向	10.0	11.1	12.3	17.0	23.5	5.0	400
SMAJ11CA	SMA	雙向	11.0	12.2	13.5	18.2	22.0	1.0	400
SMAJ12CA	SMA	雙向	12.0	13.3	14.7	19.9	20.1	1.0	400
SMAJ13CA	SMA	雙向	13.0	14.4	15.9	21.5	18.6	1.0	400
SMAJ14CA	SMA	雙向	14.0	15.6	17.2	23.2	17.2	1.0	400
SMAJ15CA	SMA	雙向	15.0	16.7	18.5	24.4	16.4	1.0	400
SMAJ16CA	SMA	雙向	16.0	17.8	19.7	26.0	15.4	1.0	400
SMAJ17CA	SMA	雙向	17.0	18.9	20.9	27.6	14.5	1.0	400
SMAJ18CA	SMA	雙向	18.0	20.0	22.1	29.2	13.7	1.0	400
SMAJ20CA	SMA	雙向	20.0	22.2	24.5	32.4	12.3	1.0	400
SMAJ22CA	SMA	雙向	22.0	24.4	26.9	35.5	11.3	1.0	400
SMAJ24CA	SMA	雙向	24.0	26.7	29.5	38.9	10.3	1.0	400
SMAJ26CA	SMA	雙向	26.0	28.9	31.9	42.1	9.5	1.0	400
SMAJ28CA	SMA	雙向	28.0	31.1	34.4	45.4	8.8	1.0	400
SMAJ30CA	SMA	雙向	30.0	33.3	36.8	48.4	8.3	1.0	400
SMAJ33CA	SMA	雙向	33.0	36.7	40.6	53.3	7.5	1.0	400
SMAJ36CA	SMA	雙向	36.0	40.0	44.2	58.1	6.9	1.0	400
SMAJ40CA	SMA	雙向	40.0	44.4	49.1	64.5	6.2	1.0	400
SMAJ43CA	SMA	雙向	43.0	47.8	52.8	69.4	5.8	1.0	400
SMAJ45CA	SMA	雙向	45.0	50.0	55.3	72.7	5.5	1.0	400
SMAJ48CA	SMA	雙向	48.0	53.3	58.9	77.4	5.2	1.0	400
SMAJ51CA	SMA	雙向	51.0	56.7	62.7	82.4	4.9	1.0	400
SMAJ54CA	SMA	雙向	54.0	60.0	66.3	87.1	4.6	1.0	400
SMAJ58CA	SMA	雙向	58.0	64.4	71.2	93.6	4.3	1.0	400
SMAJ60CA	SMA	雙向	60.0	66.7	73.7	96.8	4.1	1.0	400
SMAJ64CA	SMA	雙向	64.0	71.1	78.6	103.0	3.9	1.0	400
SMAJ70CA	SMA	雙向	70.0	77.8	86.0	113.0	3.5	1.0	400
SMAJ75CA	SMA	雙向	75.0	83.3	92.1	121.0	3.3	1.0	400
SMAJ78CA	SMA	雙向	78.0	86.7	95.8	126.0	3.2	1.0	400
SMAJ85CA	SMA	雙向	85.0	94.4	104.0	137.0	2.9	1.0	400
SMAJ90CA	SMA	雙向	90.0	100.0	111.0	146.0	2.7	1.0	400
SMAJ100CA	SMA	雙向	100.0	111.0	123.0	162.0	2.5	1.0	400
SMAJ110CA	SMA	雙向	110.0	122.0	135.0	177.0	2.3	1.0	400
SMAJ120CA	SMA	雙向	120.0	133.0	147.0	193.0	2.1	1.0	400
SMAJ130CA	SMA	雙向	130.0	144.0	159.0	209.0	1.9	1.0	400
SMAJ150CA	SMA	雙向	150.0	167.0	185.0	243.0	1.6	1.0	400
SMAJ160CA	SMA	雙向	160.0	178.0	197.0	259.0	1.5	1.0	400
SMAJ170CA	SMA	雙向	170.0	189.0	209.0	275.0	1.5	1.0	400
SMAJ180CA	SMA	雙向	180.0	201.0	222.0	292.0	1.4	1.0	400
SMAJ190CA	SMA	雙向	190.0	211.0	233.0	308.0	1.3	1.0	400
SMAJ200CA	SMA	雙向	200.0	224.0	247.0	324.0	1.2	1.0	400
SMAJ210CA	SMA	雙向	210.0	237.0	263.0	340.0	1.2	1.0	400
SMAJ220CA	SMA	雙向	220.0	246.0	272.0	356.0	1.1	1.0	400
SMAJ250CA	SMA	雙向	250.0	279.0	309.0	405.0	1.0	1.0	400
SMAJ300CA	SMA	雙向	300.0	335.0	371.0	486.0	0.8	1.0	400
SMAJ350CA	SMA	雙向	350.0	391.0	432.0	567.0	0.7	1.0	400
SMAJ400CA	SMA	雙向	400.0	447.0	494.0	648.0	0.6	1.0	400
