通用TVS(DO-201)雙向瞬態抑制二極管產品型號：TVS封裝DO-201

產品簡介：賽米微爾通用型TVS瞬態抑制二極管，TVS瞬態抑制二極管產品,具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備，使其...

重點參數：

額定電壓(DC)

5.8V~510.0V

包裝

DO-201

配置

雙向

擊穿電壓

6.5V~630.0V

品牌

賽米微爾

功率

1500W

產品應用：

產品詳情

產品特性

1、采用標準Axial軸向型DO-201封裝；

2、10×1000μs波形時的峰值脈沖功率為1500W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流?。?/span>

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；

應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；

產品型號及參數

通用TVS雙向瞬態抑制二極管
產品型號 Part Number	包裝 Package	配置 Configuration	截止電壓 Vrwm [max] (V)	最小擊穿電壓 Vbr [min] (V)	最大擊穿電壓 Vbr [max] (V)	鉗位電壓 Vc @Ipp [max] (V)	峰值電流 Ipp [max] (A)	漏電流 IR [max] (μA)	功率 Ppp [min] (W)
1.5KE400CA	DO-201	雙向	342.0	380.0	420.0	548.0	2.8	1.0	1500
1.5KE440CA	DO-201	雙向	376.0	418.0	462.0	602.0	2.5	1.0	1500
1.5KE480CA	DO-201	雙向	408.0	456.0	504.0	658.0	2.3	1.0	1500
1.5KE510CA	DO-201	雙向	434.0	485.0	535.0	698.0	2.1	1.0	1500
1.5KE530CA	DO-201	雙向	450.0	503.5	556.5	725.0	2.1	1.0	1500
1.5KE540CA	DO-201	雙向	459.0	513.0	567.0	740.0	1.8	1.0	1500
1.5KE550CA	DO-201	雙向	510.0	570.0	630.0	828.0	1.8	1.0	1500
1.5KE6.8CA	DO-201	雙向	5.8	6.5	7.1	10.5	57.1	1000.0	1500
1.5KE7.5CA	DO-201	雙向	6.4	7.1	7.9	11.3	53.1	500.0	1500
1.5KE8.2CA	DO-201	雙向	7.0	7.8	8.6	12.1	49.6	200.0	1500
1.5KE9.1CA	DO-201	雙向	7.8	8.7	9.6	13.4	44.8	50.0	1500
1.5KE10CA	DO-201	雙向	8.6	9.5	10.5	14.5	41.4	10.0	1500
1.5KE11CA	DO-201	雙向	9.4	10.4	11.6	15.6	38.5	5.0	1500
1.5KE12CA	DO-201	雙向	10.2	11.4	12.6	16.7	35.9	5.0	1500
1.5KE13CA	DO-201	雙向	11.1	12.3	13.7	18.2	33.0	1.0	1500
1.5KE15CA	DO-201	雙向	12.8	14.2	15.8	21.2	28.3	1.0	1500
1.5KE16CA	DO-201	雙向	13.6	15.2	16.8	22.5	26.7	1.0	1500
1.5KE18CA	DO-201	雙向	15.3	17.1	18.9	25.2	23.8	1.0	1500
1.5KE20CA	DO-201	雙向	17.1	19.0	21.0	27.7	21.7	1.0	1500
1.5KE22CA	DO-201	雙向	18.8	20.9	23.1	30.6	19.6	1.0	1500
1.5KE24CA	DO-201	雙向	20.5	22.8	25.2	33.2	18.1	1.0	1500
1.5KE27CA	DO-201	雙向	23.1	25.6	28.4	37.5	16.0	1.0	1500
1.5KE30CA	DO-201	雙向	25.6	28.5	31.5	41.4	14.5	1.0	1500
1.5KE33CA	DO-201	雙向	28.2	31.4	34.6	45.7	13.1	1.0	1500
1.5KE36CA	DO-201	雙向	30.8	34.2	37.8	49.9	12.0	1.0	1500
1.5KE39CA	DO-201	雙向	33.3	37.0	41.0	53.9	11.1	1.0	1500
1.5KE43CA	DO-201	雙向	36.8	40.9	45.1	59.3	10.1	1.0	1500
1.5KE47CA	DO-201	雙向	40.2	44.6	49.4	64.8	9.3	1.0	1500
1.5KE51CA	DO-201	雙向	43.6	48.5	53.5	70.1	8.6	1.0	1500
1.5KE62CA	DO-201	雙向	53.0	58.9	65.1	85.0	7.1	1.0	1500
1.5KE68CA	DO-201	雙向	58.1	64.6	71.4	92.0	6.5	1.0	1500
1.5KE75CA	DO-201	雙向	64.1	71.2	78.8	103.0	5.8	1.0	1500
1.5KE82CA	DO-201	雙向	70.1	77.9	86.1	113.0	5.3	1.0	1500
1.5KE91CA	DO-201	雙向	77.8	86.5	95.5	125.0	4.8	1.0	1500
1.5KE100CA	DO-201	雙向	85.5	95.0	105.0	137.0	4.4	1.0	1500
1.5KE110CA	DO-201	雙向	94.0	104.5	115.5	152.0	4.0	1.0	1500
1.5KE120CA	DO-201	雙向	102.0	114.0	126.0	165.0	3.6	1.0	1500
1.5KE130CA	DO-201	雙向	111.0	123.5	136.5	179.0	3.4	1.0	1500
1.5KE150CA	DO-201	雙向	128.0	142.5	157.5	207.0	2.9	1.0	1500
1.5KE160CA	DO-201	雙向	136.0	152.0	168.0	219.0	2.7	1.0	1500
1.5KE170CA	DO-201	雙向	145.0	161.5	178.5	234.0	2.6	1.0	1500
1.5KE180CA	DO-201	雙向	154.0	171.0	189.0	246.0	2.4	1.0	1500
1.5KE200CA	DO-201	雙向	171.0	190.0	210.0	274.0	2.2	1.0	1500
1.5KE220CA	DO-201	雙向	185.0	209.0	231.0	328.0	1.8	1.0	1500
1.5KE250CA	DO-201	雙向	214.0	237.5	262.5	344.0	1.7	1.0	1500
1.5KE300CA	DO-201	雙向	256.0	285.0	315.0	414.0	1.4	1.0	1500
1.5KE350CA	DO-201	雙向	299.3	332.5	367.5	482.0	1.2	1.0	1500

注：對以上名詞進行解釋

產品型號 Part Number：也是物料型號；

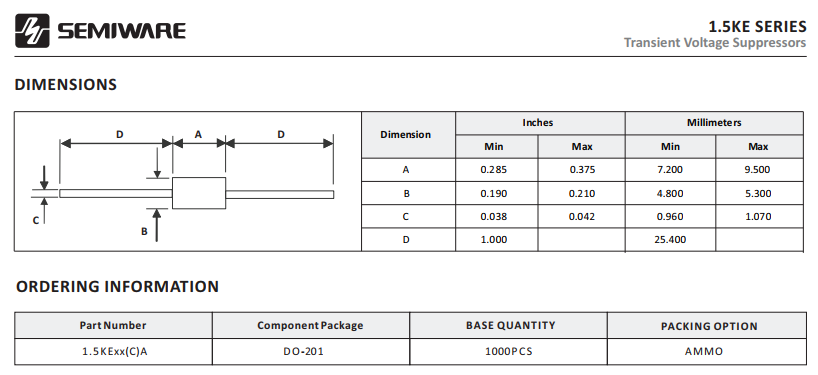

包裝 Package：產品封裝（見下圖）；
配置 Configuration：第一個字母B表示雙向，第一個字母U表示單向；
截止電壓 Vrwm [max] (V)：也可以叫正常工作電壓，額定電壓；
最小擊穿電壓 Vbr [min] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；
最大擊穿電壓 Vbr [max] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；
鉗位電壓 Vc @Ipp [max] (V)：鉗位電壓，也可以叫做殘壓，就是一個浪涌打過來，器件鉗位泄放有一部分電壓留下來就是殘留電壓；
峰值電流 Ipp [max] (A)：最大允許通過的峰值電流；
漏電流 IR [max] (μA)：是漏電流；
功率 Ppp [min] (W)：功率大?。?/span>
