通用TVS(DO-15)雙向瞬態抑制二極管產品型號：TVS封裝DO-15

產品簡介：賽米微爾通用型TVS(DO-15)瞬態抑制二極管，TVS瞬態抑制二極管產品,具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備...

重點參數：

額定電壓(DC)

5.8V~470.3V

包裝

DO-15

配置

雙項

擊穿電壓

6.9V~577.5V

品牌

賽米微爾

功率

600W

產品應用：

產品詳情

產品特性

1、采用標準Axial軸向型DO-15封裝；
2、10×1000μs波形時的峰值脈沖功率為600W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流小；

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；

應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；

產品型號及參數

通用TVS雙向瞬態抑制二極管

產品型號

Part Number

包裝

Package

配置

Configuration

截止電壓

Vrwm [max] (V)

最小擊穿電壓

Vbr [min] (V)

最大擊穿電壓

Vbr [max] (V)

鉗位電壓

Vc @Ipp [max] (V)

峰值電流

Ipp [max] (A)

漏電流

IR [max] (μA)

功率

Ppp [min] (W)

P6KE6.8CA
DO-15
雙向
5.8 6.5 7.1 10.5 57.1 1000.0 600

P6KE7.5CA
DO-15
雙向
6.4 7.1 7.9 11.3 53.1 600.0 600

P6KE8.2CA
DO-15
雙向
7.0 7.8 8.6 12.1 49.6
200.0 600

P6KE9.1CA
DO-15
雙向
7.8 8.7 9.6 13.4 44.8 50.0 600

P6KE10CA
DO-15
雙向
8.6 9.5 10.5 14.5 41.5 10.0 600

P6KE11CA
DO-15
雙向
9.4 10.4 11.6 15.6 38.5 5.0 600

P6KE12CA
DO-15
雙向
10.2 11.4 12.6 16.7 35.9 5.0 600

P6KE13CA
DO-15
雙向
11.1
12.3
13.7
18.2
33.0
5.0
600

P6KE15CA
DO-15
雙向
12.8 14.2 15.8 21.2 28.3
5.0 600

P6KE16CA
DO-15
雙向
13.6
15.2
16.8
22.5
26.7
5.0 600

P6KE18CA
DO-15
雙向
15.3
17.1
18.9
25.2
23.8
5.0 600

P6KE20CA
DO-15
雙向
17.1
19.0
21.0
27.7
21.7
5.0 600

P6KE22CA
DO-15
雙向
18.8
20.9
23.1
30.6
19.6
5.0
600

P6KE24CA
DO-15
雙向
20.5
22.8
25.2
33.2
18.1
5.0
600

P6KE27CA
DO-15
雙向
23.1
25.6
28.4
37.5
16.0
5.0
600

P6KE30CA
DO-15
雙向
25.6
28.5
31.5
41.4
14.5
5.0 600

P6KE33CA
DO-15
雙向
28.2
31.4
34.6
45.7
13.1
5.0
600

P6KE36CA
DO-15
雙向
30.8
34.2
37.8
49.9
12.0
5.0 600

P6KE39CA
DO-15
雙向
33.3
37.0
41.0
53.9
11.1
5.0 600

P6KE43CA
DO-15
雙向
36.8
40.9
45.1
59.3
10.1
5.0 600

P6KE47CA
DO-15
雙向
40.2
44.6
49.4
64.8
9.3
5.0 600

P6KE51CA
DO-15
雙向
43.6
48.5
53.5
70.1
8.6
5.0 600

P6KE56CA
DO-15
雙向
47.8
53.2
58.8
77.0
7.8
5.0 600

P6KE62CA
DO-15
雙向
53.0
58.9
65.1
85.0
7.1
5.0 600

P6KE68CA
DO-15
雙向
58.1
64.6
71.4
92.0
6.5
5.0 600

P6KE75CA
DO-15
雙向
64.1
71.2
78.8
103.0
5.8
5.0 600

P6KE82CA
DO-15
雙向
70.1 77.9
86.1
113.0
5.3
5.0 600

P6KE91CA
DO-15
雙向
77.8
86.5
95.5
125.0
4.8
5.0 600

P6KE100CA
DO-15
雙向
85.5
95.0
105.0
137.0
4.4
5.0 600

P6KE110CA
DO-15
雙向
94.0
104.5
115.5
152.0
4.0 5.0 600

P6KE120CA
DO-15
雙向
102.0
114.0
126.0
165.0
3.6
5.0 600

P6KE130CA
DO-15
雙向
111.0
123.5
136.5
179.0
3.3 5.0 600

P6KE150CA
DO-15
雙向
128.0
142.5 157.5 207.0 2.9 5.0 600

P6KE160CA
DO-15
雙向
136.0 152.0 168.0 219.0 2.7 5.0 600

P6KE170CA
DO-15
雙向
145.0 161.5 178.5 234.0 2.6 5.0 600

P6KE180CA
DO-15
雙向
154.0 171.0 189.0 246.0 2.4 5.0 600

P6KE200CA
DO-15
雙向
171.0 190.0 210.0 274.0 2.2 5.0 600

P6KE220CA
DO-15
雙向
185.0 209.0 231.0 328.0 1.8 5.0 600

P6KE250CA
DO-15
雙向
214.0 237.5 262.5 344.0 1.7 5.0 600

P6KE300CA
DO-15
雙向
256.0 285.0 315.0 414.0 1.5 5.0 600

P6KE350CA
DO-15
雙向
299.3 332.5 367.5 482.0 1.2 5.0 600

P6KE380CA
DO-15
雙向
324.9 361.0 399.0 524.4 1.1 5.0 600

P6KE400CA
DO-15
雙向
342.0 380.0 420.0 552.0 1.1 5.0 600

P6KE440CA
DO-15
雙向
367.2 418.0 462.0 607.2 1.0 5.0 600

P6KE500CA
DO-15
雙向
427.5
475.0 525.0 690.0 0.9 5.0 600

P6KE520CA
DO-15
雙向
444.6 494.0 546.0 717.6 0.8 5.0 600

P6KE550CA
DO-15
雙向
470.3 522.5 577.5 759.0 0.8 5.0 600

注：對以上名詞進行解釋

產品型號 Part Number：也是物料型號；

包裝 Package：產品封裝（見下圖）；

配置 Configuration：第一個字母B表示雙向，第一個字母U表示單向；

截止電壓 Vrwm [max] (V)：也可以叫正常工作電壓，額定電壓；

最小擊穿電壓 Vbr [min] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；

最大擊穿電壓 Vbr [max] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；

鉗位電壓 Vc @Ipp [max] (V)：鉗位電壓，也可以叫做殘壓，就是一個浪涌打過來，器件鉗位泄放有一部分電壓留下來就是殘留電壓；

峰值電流 Ipp [max] (A)：最大允許通過的峰值電流；

漏電流 IR [max] (μA)：是漏電流；

功率 Ppp [min] (W)：功率大小；

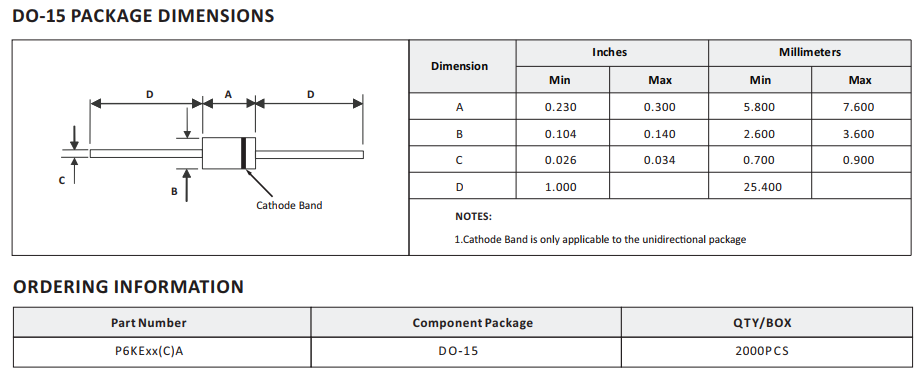

產品尺寸圖（DO-15）

產品中心

產品搜索

通用TVS(DO-15)雙向瞬態抑制二極管產品型號：TVS封裝DO-15

產品詳情

產品報價：通用TVS(DO-15)雙向瞬態抑制二極管

產品中心

應用案例

新聞資訊

關于我們

聯系我們

關注我們

通用TVS雙向瞬態抑制二極管
產品型號 Part Number	包裝 Package	配置 Configuration	截止電壓 Vrwm [max] (V)	最小擊穿電壓 Vbr [min] (V)	最大擊穿電壓 Vbr [max] (V)	鉗位電壓 Vc @Ipp [max] (V)	峰值電流 Ipp [max] (A)	漏電流 IR [max] (μA)	功率 Ppp [min] (W)
P6KE6.8CA	DO-15	雙向	5.8	6.5	7.1	10.5	57.1	1000.0	600
P6KE7.5CA	DO-15	雙向	6.4	7.1	7.9	11.3	53.1	600.0	600
P6KE8.2CA	DO-15	雙向	7.0	7.8	8.6	12.1	49.6	200.0	600
P6KE9.1CA	DO-15	雙向	7.8	8.7	9.6	13.4	44.8	50.0	600
P6KE10CA	DO-15	雙向	8.6	9.5	10.5	14.5	41.5	10.0	600
P6KE11CA	DO-15	雙向	9.4	10.4	11.6	15.6	38.5	5.0	600
P6KE12CA	DO-15	雙向	10.2	11.4	12.6	16.7	35.9	5.0	600
P6KE13CA	DO-15	雙向	11.1	12.3	13.7	18.2	33.0	5.0	600
P6KE15CA	DO-15	雙向	12.8	14.2	15.8	21.2	28.3	5.0	600
P6KE16CA	DO-15	雙向	13.6	15.2	16.8	22.5	26.7	5.0	600
P6KE18CA	DO-15	雙向	15.3	17.1	18.9	25.2	23.8	5.0	600
P6KE20CA	DO-15	雙向	17.1	19.0	21.0	27.7	21.7	5.0	600
P6KE22CA	DO-15	雙向	18.8	20.9	23.1	30.6	19.6	5.0	600
P6KE24CA	DO-15	雙向	20.5	22.8	25.2	33.2	18.1	5.0	600
P6KE27CA	DO-15	雙向	23.1	25.6	28.4	37.5	16.0	5.0	600
P6KE30CA	DO-15	雙向	25.6	28.5	31.5	41.4	14.5	5.0	600
P6KE33CA	DO-15	雙向	28.2	31.4	34.6	45.7	13.1	5.0	600
P6KE36CA	DO-15	雙向	30.8	34.2	37.8	49.9	12.0	5.0	600
P6KE39CA	DO-15	雙向	33.3	37.0	41.0	53.9	11.1	5.0	600
P6KE43CA	DO-15	雙向	36.8	40.9	45.1	59.3	10.1	5.0	600
P6KE47CA	DO-15	雙向	40.2	44.6	49.4	64.8	9.3	5.0	600
P6KE51CA	DO-15	雙向	43.6	48.5	53.5	70.1	8.6	5.0	600
P6KE56CA	DO-15	雙向	47.8	53.2	58.8	77.0	7.8	5.0	600
P6KE62CA	DO-15	雙向	53.0	58.9	65.1	85.0	7.1	5.0	600
P6KE68CA	DO-15	雙向	58.1	64.6	71.4	92.0	6.5	5.0	600
P6KE75CA	DO-15	雙向	64.1	71.2	78.8	103.0	5.8	5.0	600
P6KE82CA	DO-15	雙向	70.1	77.9	86.1	113.0	5.3	5.0	600
P6KE91CA	DO-15	雙向	77.8	86.5	95.5	125.0	4.8	5.0	600
P6KE100CA	DO-15	雙向	85.5	95.0	105.0	137.0	4.4	5.0	600
P6KE110CA	DO-15	雙向	94.0	104.5	115.5	152.0	4.0	5.0	600
P6KE120CA	DO-15	雙向	102.0	114.0	126.0	165.0	3.6	5.0	600
P6KE130CA	DO-15	雙向	111.0	123.5	136.5	179.0	3.3	5.0	600
P6KE150CA	DO-15	雙向	128.0	142.5	157.5	207.0	2.9	5.0	600
P6KE160CA	DO-15	雙向	136.0	152.0	168.0	219.0	2.7	5.0	600
P6KE170CA	DO-15	雙向	145.0	161.5	178.5	234.0	2.6	5.0	600
P6KE180CA	DO-15	雙向	154.0	171.0	189.0	246.0	2.4	5.0	600
P6KE200CA	DO-15	雙向	171.0	190.0	210.0	274.0	2.2	5.0	600
P6KE220CA	DO-15	雙向	185.0	209.0	231.0	328.0	1.8	5.0	600
P6KE250CA	DO-15	雙向	214.0	237.5	262.5	344.0	1.7	5.0	600
P6KE300CA	DO-15	雙向	256.0	285.0	315.0	414.0	1.5	5.0	600
P6KE350CA	DO-15	雙向	299.3	332.5	367.5	482.0	1.2	5.0	600
P6KE380CA	DO-15	雙向	324.9	361.0	399.0	524.4	1.1	5.0	600
P6KE400CA	DO-15	雙向	342.0	380.0	420.0	552.0	1.1	5.0	600
P6KE440CA	DO-15	雙向	367.2	418.0	462.0	607.2	1.0	5.0	600
P6KE500CA	DO-15	雙向	427.5	475.0	525.0	690.0	0.9	5.0	600
P6KE520CA	DO-15	雙向	444.6	494.0	546.0	717.6	0.8	5.0	600
P6KE550CA	DO-15	雙向	470.3	522.5	577.5	759.0	0.8	5.0	600
