什么是貼片電感，你知道多少?
作者： 深圳市昂洋科技有限公司發表時間：2020-12-03 09:41:57瀏覽量：4775【小中大】
什么是貼片電感?也叫功率電感，有著體積小，高能量存儲，低電阻等優點，在電路中起到通直流阻交流這是簡單的說法，對交流信號進行隔離，濾波或與電容器，電阻器等組成諧振電路
文本標簽：貼片電感

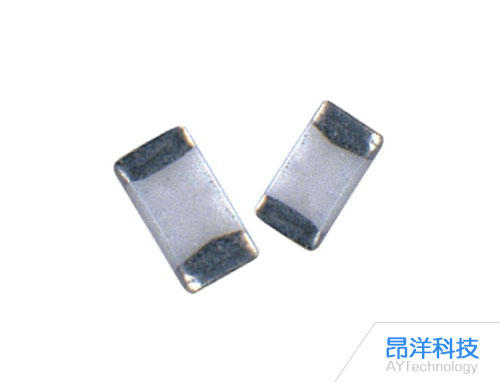

什么是貼片電感?也叫功率電感，有著體積小，高能量存儲，低電阻等優點，在電路中起到通直流阻交流這是簡單的說法，對交流信號進行隔離，濾波或與電容器，電阻器等組成諧振電路。是很多電子產品中不可缺少的電子原件，哪些關于貼片電感你知道多少?我們一起來看看：
一：貼片電感量
空載測量(理論值)和在實際電路中的測量(實際值)。由于電感使用的實際電路過多，難以類舉。只有在空載情況下的測量加以解說。電感量的大小，主要取決于電感線圈的圈數(匝數)，繞制方式，有無磁心及磁心的材料等決定。通常情況下，線圈圈數越多，繞制的線圈越密集，電感量就越大。
有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大，電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利(簡稱亨)，用字母“H”表示。常用的單位還有毫亨(mH)和微亨(μH)，它們之間的關系是：1H=1000mH;1mH=1000μH
二：貼片電感的偏差
電感量單位后面用一個英文字母表示其允許偏差，各字母所代表的允許偏差見下表。例如：560uHK表示標稱電感量為560uH，允許偏差為土10%，文字符號為法文字符號法，是將電感器的標稱值和允許偏差值用數字和文字符號按—定的規律組合標志在電感體上。
采用這種標示方法的通常是一些小功率電感器其單位通常為nH或pH，用N或R代表小數點。例如：4N7表示電感量為4.7nH，4R7則代表電感量為4.7uH;47N表示電感量為47nH，6R8表示電感量為6.8uH。
標注的感量與實際感量的允許誤差值。一般用于振蕩或濾波線路中的貼片電感要求精度較高，允許偏差為±0.2%~±0.5%;而用于耦合或高頻阻流的精度要求不高，允許偏差為±10%~15%。
三：分布電容
線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小，其穩定性越好。通常將模擬電路區和區合理地分開，將電源線和地線單獨引出，把電源供給處匯集到一點。又如在家庭綜合布線時，要將220V供電線路遇電話線、網絡線及音頻、視頻線等分開布線，且要求盡量不要平行敷設。
四：電感額定電流
額定電流是指產品設備在額定電壓下，按照額定功率運行時的電流。貼片電感正常工作時允許通過的最大電流值。若工作電流超過額定電流，則會燒毀。
五：品質因數
也稱Q值或優值，是衡量電感器質量的主要參數。他是指貼片電感在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。Q值越高，損耗越小，效率越高。
關于貼片電感你知道多少?我們認識到什么是貼片電感，在電子行業中有著重要的作用，在選擇貼片電感時需要注意看清楚包裝上的參數與功率。
