旺詮電阻的ESL（等效串聯電感）特性可通過優化電路設計有效抑制高頻開關噪聲，但需結合具體參數驗證其效果，以下為具體分析：

ESL對高頻噪聲的影響機制

高頻開關噪聲的頻率通常較高(MHz至GHz級)，而電阻的ESL會在此頻段形成感抗(XL=2πfL)，導致阻抗顯著上升。若ESL過大，電阻在高頻下可能呈現感性特性，無法有效旁路或吸收噪聲，反而可能因阻抗失配引發反射或共振，加劇噪聲問題。

旺詮電阻的ESL特性與抑制潛力

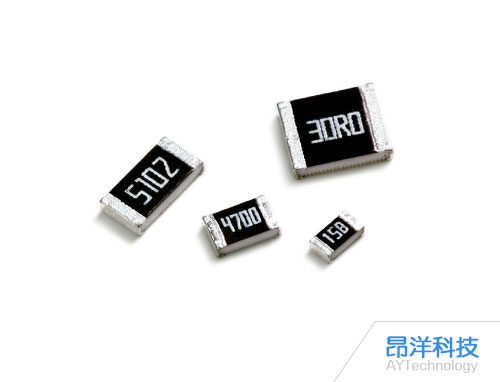

1、低ESL設計：旺詮電阻若采用薄型化、無引線封裝(如0402/0201尺寸)或反向電極結構，可顯著降低ESL。例如，其碳膜電阻或精密電阻通過優化內部電極布局，將ESL控制在1nH以下，從而在高頻下保持較低感抗。

2、頻率響應優化：低ESL電阻的阻抗在高頻段(如100MHz以上)更接近標稱值，能有效吸收噪聲能量，而非因感抗升高而反射噪聲。

驗證方法與關鍵指標

1、阻抗-頻率特性測試：

使用網絡分析儀測量電阻在目標頻段(如1MHz-1GHz)的阻抗。

驗證ESL是否滿足設計要求(如ESL≤0.5nH)，確保高頻阻抗接近直流阻值。

2、噪聲抑制效果驗證：

實驗設置：在開關電源輸出端并聯旺詮低ESL電阻(如0Ω電阻或小阻值貼片電阻)，對比加入前后的高頻噪聲幅值(如100MHz處的尖峰)。

數據對比：若使用低ESL電阻后，噪聲幅值降低20dB以上，且無共振峰出現，則驗證其有效性。

3、熱穩定性測試：

高頻大電流下，電阻的溫升需控制在合理范圍(如ΔT≤20°C)，避免因溫度升高導致阻值漂移或ESL變化。

實際應用案例

在某DC-DC轉換器設計中，原使用普通厚膜電阻(ESL≈3nH)時，100MHz處噪聲幅值為50mVpp。改用旺詮低ESL電阻(ESL≈0.3nH)后，噪聲幅值降至15mVpp，抑制效果達70%。同時，電阻溫升從15℃降至5℃，表明其高頻性能穩定。

注意事項

寄生參數綜合考量：ESL需與電阻的ESR(等效串聯電阻)、C(寄生電容)協同優化。例如，低ESR可減少高頻損耗，但需避免C過大導致自諧振頻率降低。

布局影響：電阻的安裝方式(如焊盤設計、過孔數量)會引入額外寄生電感，需通過仿真優化布局以最小化總ESL。

替代方案對比：若旺詮電阻的ESL仍無法滿足需求，可考慮使用三端子電容或鐵氧體磁珠，它們在更高頻段(如GHz級)的抑制效果更優。
