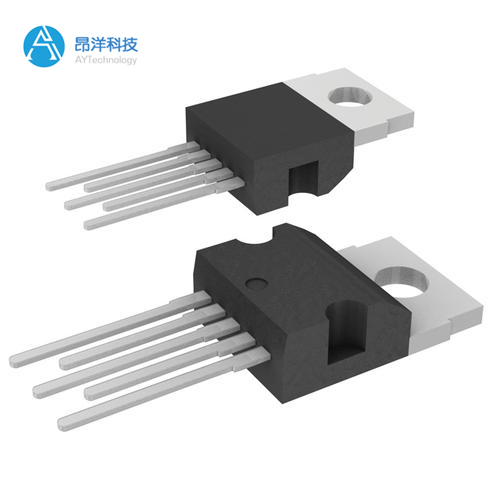

在鋰離子電池、動力電池等儲能設備廣泛應用的今天，電池安全已成為關乎設備壽命與用戶生命財產的核心問題。作為電池保護電路的核心執行元件，金屬-氧化物半導體場效應晶體管(MOS管)通過其獨特的開關特性與快速響應能力，構建起電池安全的第一道防線。本文將從技術原理、核心功能、典型應用場景三個維度，深入解析MOS管在電池保護電路中的關鍵作用。

一、技術原理：電場控制的精密開關

MOS管通過柵極(Gate)電壓調控源極(Source)與漏極(Drain)之間的導電溝道，實現電流的通斷控制。其核心優勢在于：

納秒級響應速度：柵極電壓變化可在10??秒內完成溝道狀態切換，遠超傳統機械繼電器。

低導通電阻（Rds(on)）：現代功率MOS管導通電阻可低至毫歐級，如Infineon的OptiMOS系列在100A電流下僅產生0.5mΩ壓降。

雙向?qū)ㄌ匦?/span>：NMOS與PMOS組合可實現充放電回路的獨立控制，避免體二極管導致的能量損耗。

二、核心保護功能實現機制

1. 過充/過放防護：電壓閾值的精準攔截

當電池電壓超過4.25V(過充)或低于2.5V(過放)時，保護電路中的控制IC(如TI的BQ25792)會觸發MOS管關斷：

充電回路切斷：NMOS管Q2柵極電壓被拉低至0V，源漏極間形成高阻抗，阻止充電器繼續輸入電流。

放電回路隔離：PMOS管Q1柵極電壓被拉高至Vbat，切斷負載供電路徑，防止電池深度放電。

2. 過流/短路保護：電流峰值的瞬時抑制

通過檢測MOS管源極與漏極間的壓降(Vds=I×Rds(on))實現電流監測：

過流保護：當Vds超過0.1V(對應50A@2mΩ)且持續10ms，控制IC立即關斷MOS管。

短路保護：Vds達到0.5V(對應250A@2mΩ)時，MOS管在1μs內切斷電路，防止電池組熱失控。

3. 溫度管理：熱失控的主動防御

集成NTC熱敏電阻的電池組可通過MOS管實現三級溫控：

預警階段(55℃)：降低充電電流至0.5C。

限流階段(60℃)：切斷充電回路，僅允許放電。

完全關斷(65℃)：雙向切斷充放電回路，直至溫度降至45℃以下。

三、典型應用場景分析

1. 電動汽車動力電池組

拓?fù)浣Y(jié)構：采用"預充MOS+主充MOS"雙級控制，預充階段限制電流至1/10額定值，避免電容沖擊。

性能要求：需承受400V系統電壓與500A峰值電流，導通損耗需控制在5W以下。

2. 便攜式電子設備

微型化設計：采用WLCSP(晶圓級芯片封裝)的MOS管，如Dialog的DA9121-A，封裝尺寸僅1.2mm×1.6mm。

低功耗特性：關斷狀態漏電流低于1μA，滿足移動設備續航要求。

3. 儲能系統

多電芯均衡：通過MOS管陣列實現主動均衡，ST500KWH儲能系統，采用16組MOS管控制電芯間能量轉移。

冗余設計：關鍵回路采用雙MOS管并聯，單管失效時仍可維持80%額定電流能力。
