貼片電阻封裝功率選擇

　　貼片電阻 (SMD Resistor)叫"片式固定電阻器"(Chip Fixed Resistor)，是由ROHM公司發明并最早推出市場的。特點是尺寸小、耐潮濕、耐高溫、可靠度高、阻值公差小。阻值范圍從0歐姆到20M歐姆。標準阻值有E24，E96系列。

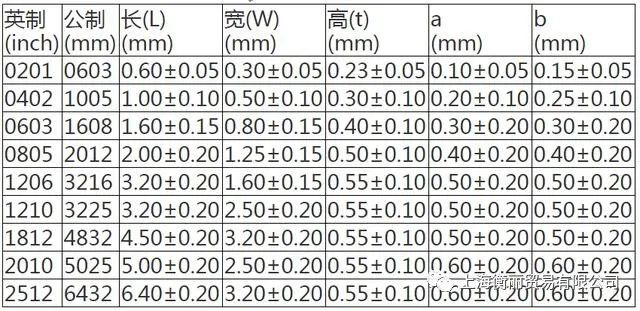

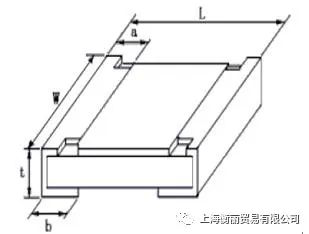

　　貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0805封裝就是指英制代碼。另一種是米制代碼。對應關系表格如下：

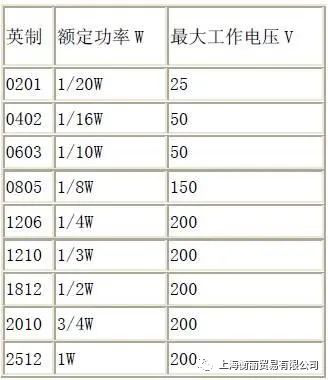

　　貼片電阻封裝功率耐壓關系表：

　　實際使用過程中，貼片電阻上消耗的功率不要超過其額定功率的1/2.5,否則發熱是個問題。

　　貼片電阻識別

　　三位數字代表5%精度，四位數字代表1%精度。

　　原則1：阻值=A×10的B次方(B是最后一位數字，A是去除最后一位數字的前面有效數字)

　　如：1001=100×10的1次方=1000=1K

　　102=10×10的平方=1000=1K(102與1001比較，阻值相等，精度不等)

　　4702=470×10的平方=47000=47K

　　原則2：帶R的直接換成小數點

　　如：1R0=1.0Ω

　　0R51=0.51Ω

　　10R0=10.0Ω

　　原則3：0201、0402封裝的因電阻本體太小，無法標示字碼，所以這些封裝的貼片電阻只有通過萬用表來測量區分。

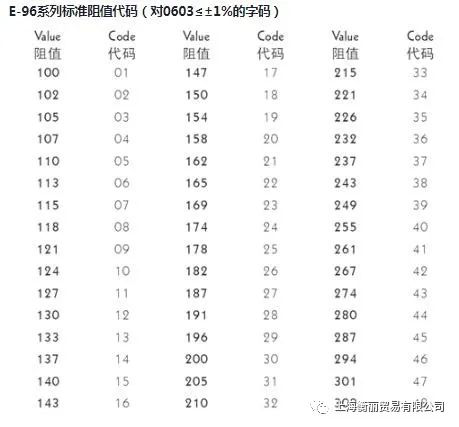

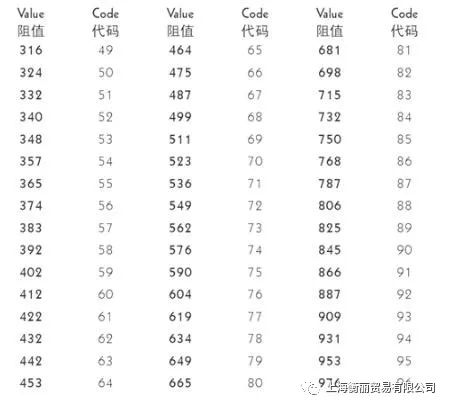

　　原則4：0603封裝的因電阻本體較小，采用三位阻值代碼：數字+字母，見下表：

　　如：

　　標識為29B=196 ×10=1.96K?

　　3.其它：
