額定電壓(DC) |
4 V、6.3 V、10V、16 V、26V、35V、50V、100V |
容值范圍 |
0.1pF~10uF |
|
容差 |
M/K/J/W/B/G/C/D |
電介質特性 |
X7R/X5R/COG |
| 品牌 | 村田 |
溫度范圍 |
-55℃~+125℃ |
|

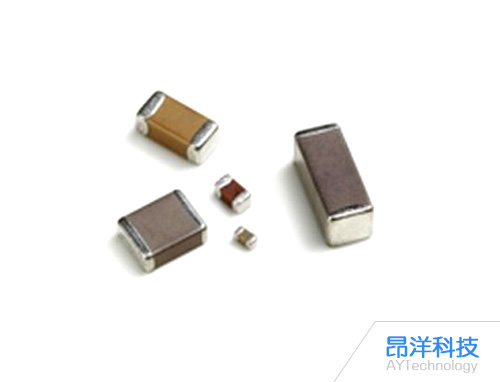

村田常規電容0402（公制1005，1.0x0.5mm） |
|
|
產品參數 |
容值范圍 |
|
電容0402_X5R_2.5V_(106M) |
10uF |
|
電容0402_X5R_4V_(105M/475M/106M) |
1uF~10uF |
|
電容0402_X5R_6.3V_(104K/104M/ 224K/224M/474M/105M/475M) |
0.1uF~4.7uF |
|
電容0402_X5R_10V_(104K/ 104M/224K/224M/153K/153M/ 223K/223M/333K/333M/105M) |
0.1uF~1uF |
|
電容0402_X5R_16V_(225K/225M) |
2.2uF |
|
電容0402_X5R_25V_(683K/683M/ 104K/104M/224K/224M/474K/ 474M/105K/105M/225K/225M/) |
68nF~2.2uF |
|
電容0402_X5R_35V_(224K/ 224M/474K/474M/105K/105M) |
0.22uF~1uF |
|
電容0402_X5R_50V_(333K/ 333M/473K/473M/683K/ 683M/104K/104M) |
33nF~0.1uF |
|
電容0402_X7R_4V_(105K/105M) |
1uF |
|
電容0402_X7R_16V_(332K/ 332M/472K/472M/682K/ 682M/103K/103M/154M/ 224K/224M/334K/334M/ 474K/474M/684K/684M/) |
3.3nF~0.68uF |
|
電容0402_X7R_25V_(681K/222K/ 222M/103K/153K/223K/333K/ 473K/683K/683M/104K/104M) |
680pF~0.1uF |
|
電容0402_X7R_50V_(221K/ 331K/471K/681K/102K/152K/ 222K332K/472K/682K/103K/ 153K/333K/333M/473K/473M/ 683K/683M/104K/104M) |
220pF~0.1uF |
|
電容0402_X7R_100V_(221K/ 331K/471K/681K/102K/152K/ 222K/332/472K) |
220pF~4.7nF |
|
電容0402_COG_50V_(R10~102) 檔位：W/B/G/C/D/G/J， 其中10pF以上檔位為G/J。 |
0.1pF~1000pF |
|
電容0402_COG_100V_(R10~101) 檔位：W/B/G/C/D/G/J， 其中10pF以上檔位為G/J。 |
0.1pF~100pF |
注：該類型號用料較為廣泛，但并不全面，更多料號可找客服人員索要。
一、檔位
M/K/J/W/B/G/C/D
二、村田常規電容0402產品規格書
三、產品種類解說
X5R、X7R該類為高介電常數型；COG為溫度補償型。
四、其它同類產品
電容0201、電容0402、電容0603、
電容0805、電容1206、電容1210、
電容1812、電容2220、電容01005
五、產品識別解讀
村田常規電容0402型號解讀，如：GRM 15 5 5C 1H 102 J A01 #
a、“GRM”為一般常用類電容；
b、“15”代表尺寸1.0×0.5mm；
c、“5”代表高度為0.5mm；
d、“5C”代表的是電容介質為COG/NPO，其它類還有X5R、X7R；
e、“1H”代表的是額定電壓為50V；
g、“102”代表容值，10×102=1nF；
h、“J”代表公差檔位5%；
i、“A01”代表的是個別規格代號;
j、“#”代表的是包裝方式，其中：
● L為直徑180mm壓紋帶盤裝；
● D/E/W為直徑180mm紙袋盤裝；
● K為直徑330mm壓紋帶盤裝；
● J/F為直徑330180mm紙袋盤裝；
● B為散裝
●T為淺盤裝
